产品详解

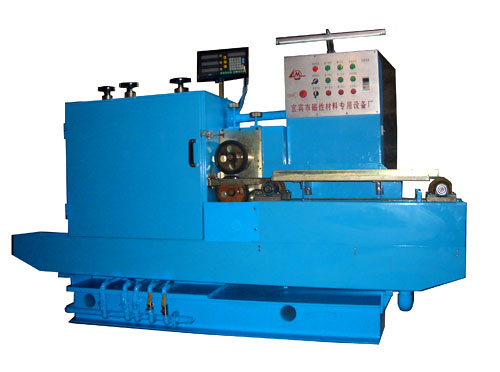

EGTM1型两工位瓦形磁体通过式(内外弧复合)磨床

产品概述：

本机采用两工位复合研磨方式，第一个工位粗磨磁瓦的外弧，为内弧加工出基准，第二个工位精磨磁瓦的内弧和拱高。两个工位共用一套送进机构。本机的振动送料器为选配（可由用户自备）。操作者只需把磁瓦倒入振动送料器中，由振动送料器将磁瓦定向排列后送上传送带即可，不配振动送料器的用户可采用人工摆坯。

全机的导轨均采用Cr12淬火后分段切割成形，再镶嵌入导轨基板中，易于制造和调试。本机刚性好，调整方便，尺寸稳定，加工纹向符合潮流，是磁瓦研磨的理想设备。

1、磨头电机功率 2×7.5KW
2、磨头转速 2900r.p.m
3、外弧砂轮外径 φ280±10mm

主要技术参数：

4、内弧、弦宽砂轮外径 φ240±10mm
5、磨头轴径 50mm
6、可磨磁瓦弦宽拱高 60×30mm
7、送进电机 Y90L-6 1.1KW
8、送进速度 0.37-3.7米/分（无级调速）
9、外弧磨头升降行程 ≤50mm
10、内弧磨头升降行程 ≤50mm
11、磨头横向行程 3mm
