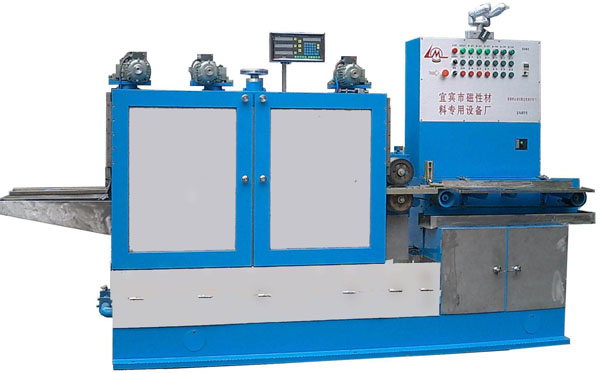

STM2型三工位瓦形磁体通过式（内外弧复合）磨床

产品概述：

STM2型三工位瓦形磁体通过式（内外弧复合）磨床主要用于磨削瓦形磁体内弧、外弧及拱高，采用通过式磨削方式，特别适合大批量磁瓦磨削内、外弧。本机采用复合工位，第一个工位粗磨磁瓦的外弧，为内弧加工出基准，第二个工位精磨磁瓦的内弧或内弧和拱高，第三工位精磨磁瓦的外弧。三个工位共用一套送进机构，操作者只需把磁瓦按次序摆上传送带即可。本机的一、二两个工位带有换向功能，用户可根据需要选择砂轮的旋转方向。全机的导轨均采用高速钢镶嵌，第一和第三个工位为硬质合金导轨或Cr12整体导轨。

本机刚性好，调整方便，进刀精确，磨头升降即可以电动也可以手动，配有数显装置，可精确显示磨头位置，磨头横调由百分表检测，磨头锁紧为分锁式，升降和横调的锁紧可独立进行，因此尺寸非常稳定，加工纹向符合潮流，是加工磁瓦内、外弧的理想设备。

主要技术参数：

1、磨头电机功率 3×7.5KW
2、磨头转速 2900r.p.m
3、砂轮外径 φ280±10mm
4、可磨磁瓦弦宽 20-80mm（特殊情况可磨100mm）
5、可磨磁瓦拱高 6-45mm
6、送进电机 Y90L--6 1.1KW
7、送进速度 0.37-3.7米/分（无级调速）
8、外弧磨头升降行程 ≤50mm
9、内弧磨头升降行程 ≤70mm
10、磨头横向行程 3mm
