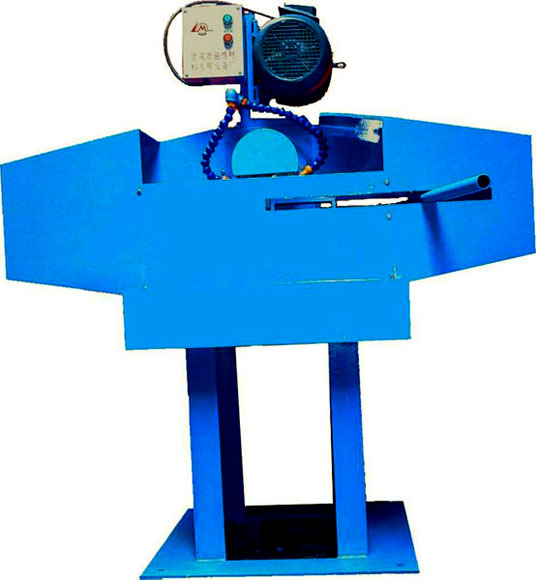

SWFM1手动往复磨床

产品概述：

SWFM1手动往复磨床是WM1C卧式单轴磨床的派生型之一。在原WM1C的基础上配上手动往复机构和专用工装以及专用砂轮，采用人工装夹坯件方式，构成了一台独特的手动通过式磨床。加工时被磨坯件在手扳杠杆的驱动下，沿高精度直线机构匀速通过砂轮磨削区，并采用高精度导轨，确保了坯件通过磨削区时的精度。

砂轮在工装上部，一般情况下为内弧或外弧砂轮也可以装一对倒角砂轮。本机主要用于加工各种磁瓦的内弧或外弧面，配用专用砂轮工装，也可以用于坯件倒角。本机一次磨削可装夹1－3件产品（视产品而定）。

主要技术参数：

1、电机功率 4KW
2、磨头转速 5000r.p.m
3、砂轮直径 ≤Φ150mm
4、可加工产品最大弦宽 ≤80mm
5、磨头升降行程 40mm
