产品详解

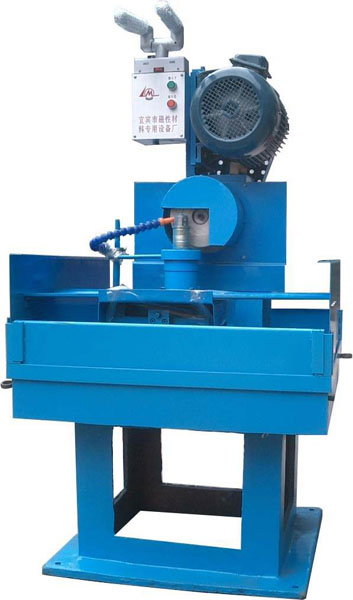

WYM1B卧式平面外圆磨床

产品概述：

WYM1B卧式平面外圆磨床是用于加工瓦形磁体外弧的专用磨床。该机采用平面砂轮磨削，利用工装的旋转加工出弧面。改变品种时只需改变专用工装即可。该机具有纵向、横向以及垂直升降三个方向的调节装置，可以方便地调节砂轮和被加工瓦形磁体的相对位置，调节产品的厚度极为方便。由于是平面砂轮磨削，砂轮与产品的接触方式是面接触方式。因而加工面的表面粗糙度极好。

此外，改变产品的轴长时一般不需更换砂轮，只需通过横向和垂直方向的调节装置调节被加工瓦形磁体和砂轮之间的相对位置即可。如果该机的内弧和轴长端面采用的是我厂生产的WM1C卧式内长组合加工磨床，其加工效果更好。

主要技术参数：

1、电机功率 4KW
2、主轴转速 3800r.p.m
3、平面砂轮外径 φ180mm
4、瓦形磁体最大加工轴长 ≤80mm
5、瓦形磁体最大加工半径 ≤100mm
6、主轴外伸端轴径（砂轮孔径） φ30mm
7、主轴中心升降行程 40mm
8、磨头横向调节行程 90mm
9、工装纵向调节行程 60mm
