产品详解

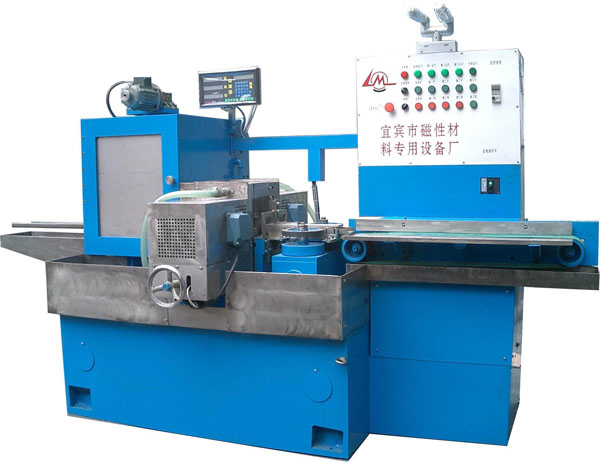

XNGM1型瓦形磁体弦宽内弧拱高复合磨
产品概述：
XNGM1型瓦形磁体弦宽内弧拱高复合磨主要用于磨削磁瓦两个弦宽端面和粗磨内弧或内弧及拱高，尤其适合于在采用通过式磨削磁瓦内外弧时的前工序，即用本设备磨削出弦宽和内弧拱高基准，为后工序顺利磨削奠定基础。本机采用复合工序，自动送进，在一次摆坯中同时加工弦宽和内弧拱高两个参数，即第一个工位磨弦宽，第二个工位磨内弧或内弧拱高。操作者只需把坯件按次序摆上传送带即可。
本机的刚性很好，尺寸非常稳定，对被磨产品尺寸监控很好，是我厂综合过去长期工艺实践特点而开发出的新型设备。本机适合各类磁瓦厂家加工大、中、小批量磁瓦弦宽和内弧拱高。
主要技术参数：
1、内弧磨头电机功率 7.5KW
2、弦宽磨头电机功率 2× 3KW
3、弦宽磨头转速 2850 r·p·m
4、内弧磨头转速 2900 r·p·m
5、弦宽砂轮直径 φ220 mm
6、内弧砂轮直径 φ280 mm
7、可磨磁瓦弦宽 20-80 mm
8、可磨磁瓦拱高 ≤45 mm
9、变频调速送进速度 0.3-3 m/s 无级调速
10、送进电机及功率 Y90L-6 1.1KW
