产品详解

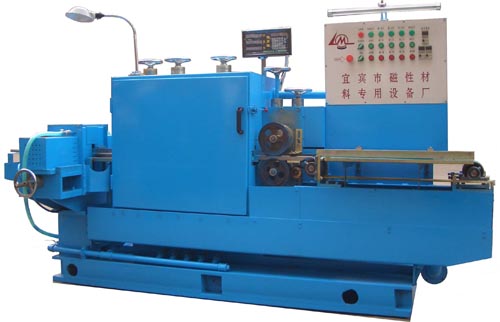

XSTM1型带精弦宽三工位通过式磨床

产品概述：

本机采用复合工位，第一个工位精磨磁瓦的外弧，第二个工位精磨磁瓦的内弧、拱高，第三个工位精磨磁瓦的弦宽。三个工位共用一套送进机构。本机用于干压磁瓦研磨时的振动送料器由用户自备，操作者只需把磁瓦倒入振动送料器中，由振动送料器将磁瓦定向排列后送上传送带即可。当磨湿压磁瓦时操作者只需把磁瓦摆上传送带即可。全机的导轨均采用Cr12淬火后分段切割成形，再镶嵌入导轨基板中。本机刚性好，调整方便，尺寸稳定，加工纹向符合潮流，是加工干压、湿压磁瓦内、外弧的理想设备。

本机的磨头升降带有数字位移显示装置，可以精确地显示磨头升降位置。本机的最大特点是研磨后的磁瓦弦宽侧平面有非常高的对称度，磁瓦外观非常漂亮。

1、内、外弧磨头电机功率 2×7.5KW
2、弦宽磨头电机功率 2×0.75KW
3、磨头转速 2900r.p.m
4、内、外弧砂轮外径 φ280±10mm

主要技术参数：

5、弦宽砂轮外径 φ150mm
6、可磨磁瓦弦宽 10-70mm
7、可磨磁瓦拱高 5-30mm
8、送进电机 Y90S--6 0.75KW
9、送进速度 0.37-3.7米/分（无级调速）
10、内、外弧磨头升降行程 ≤50mm
