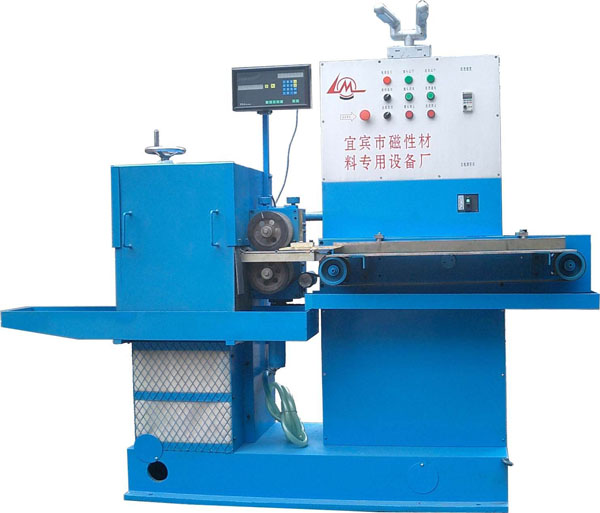

DTM4A型单工位瓦形磁体通过式(内外弧复合)磨床 |
产品概述: |
DTM4A型单工位瓦形磁体通过式(内外弧复合)磨床主要用于磨削瓦形磁体内弧、外弧及拱高,采用通过式磨削方式,特别适合大批量磁瓦磨削内、外弧。本机采用自动送料,操作者只需把磁瓦按次序摆上传送带即可。全机的导轨均采用高速钢镶嵌,砂轮区为硬质合金导轨或Cr12整体导轨。 |
本机刚性好,调整方便,尺寸非常稳定,加工纹向符合潮流,是加工磁瓦内、外弧的理想设备。本机与DTM4型单工位瓦形磁体通过式(内外弧复合)磨床的区别在于带有磨头进给数字显示装置,其余配置与DTM4型相同。 |
主要技术参数: |
|
1、磨头电机功率 5.5KW
2、磨头转速 3600r.p.m
3、砂轮外径 φ150±10mm
4、可磨磁瓦弦宽 20-40mm(特殊情况可达80mm)
5、可磨磁瓦拱高 30mm(特殊情况可达45mm)
6、送进电机 Y90L--6 1.1KW
7、送进速度 0.3-3米/分(无级调速)
8、磨头升降行程 ≤50mm
9、磨头横向行程 3mm
10、数显精度 0.001mm
|
|
|
|
|
|
|
|
