产品详解

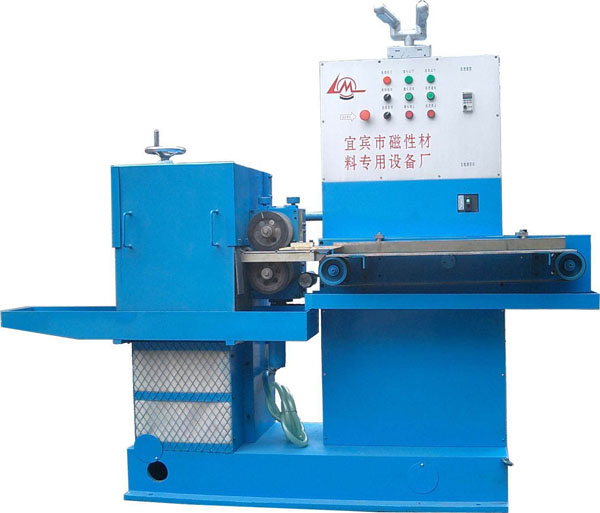

DTM4型单工位瓦形磁体通过式（内外弧复合）磨床

产品概述：

DTM4型单工位瓦形磁体通过式（内外弧复合）磨床主要用于磨削瓦形磁体内弧、外弧及拱高，采用通过式磨削方式，特别适合大批量磁瓦磨削内、外弧。本机采用自动送料，操作者只需把磁瓦按次序摆上传送带即可。全机的导轨均采用高速钢镶嵌，砂轮区为硬质合金导轨或Cr12整体导轨。

本机刚性好，调整方便，尺寸非常稳定，加工纹向符合潮流，是加工磁瓦内、外弧的理想设备。

主要技术参数：

1、磨头电机功率 5.5KW
2、磨头转速 3600r.p.m
3、砂轮外径 φ150±10mm
4、可磨磁瓦弦宽 20-40mm（特殊情况可达80mm）
5、可磨磁瓦拱高 30mm（特殊情况可达45mm）
6、送进电机 Y90S--6 0.75KW
7、送进速度 0.3-3米/分（无级调速）
8、磨头升降行程 ≤50mm
9、磨头横向行程 3mm
10、磨头轴伸尺寸 φ30h7×110
